そもそも半導体って何？ニュースでよく聞く“半導体”の正体をゼロから理解する
こんにちは！株式会社グローバルゲートでサーバ管理者をしてるタカです
テレビやWebニュースを見ていると、「半導体」という言葉を耳にする機会がずいぶん増えました。
「世界的な半導体不足」「AI向け半導体の需要拡大」「半導体工場への巨額投資」など、いまや半導体はIT業界だけの話ではなく、経済や産業、さらには私たちの生活にも大きな影響を与える存在として取り上げられています。
ところで、そもそも「半導体」とは何なのでしょうか？
名前だけを見ると「半分だけ電気を通すもの？」と思ってしまいそうですが、実際にはそんな単純な意味ではありません。
そして、半導体が何から作られているのか、どのような仕組みで動いているのか、なぜ世界中でこれほど重要視されているのかと聞かれると、意外と説明するのは難しいものです。
私たちの身の回りを見渡してみると、半導体は驚くほど多くの製品に使われています。
スマートフォンやパソコンはもちろん、テレビ、エアコン、冷蔵庫、ゲーム機、デジタルカメラ、自動車など、現代の生活を支える多くの機器に半導体が組み込まれています。さらに、インターネットを支えるサーバやネットワーク機器、そして近年急速に普及している生成AIを動かすGPUも、半導体技術なしには存在できません。
つまり半導体は、普段ほとんど目にすることがないにもかかわらず、現代社会のいたるところで働いている「縁の下の力持ち」なのです。
では、その半導体はいったい何から作られているのでしょうか。
代表的な材料の一つが「シリコン」です。
シリコンの原料をたどっていくと、地球上に豊富に存在する二酸化ケイ素を含む鉱物などに行き着きます。そこから非常に高い純度のシリコンを作り、円柱状の結晶へ成長させ、それを薄く切って「シリコンウェハー」と呼ばれる円盤を作ります。
そして、その表面に極めて微細な回路を作り込むことで、私たちがよく目にする半導体チップへと姿を変えていきます。
こうして考えると、ありふれた原料から、最先端のCPUやGPUにつながっていくというのは何とも不思議な話です。
さらに大きな疑問があります。
これほど必要とされているのなら、なぜ半導体をもっとたくさん作らないのでしょうか？
ニュースではたびたび「半導体不足」という言葉が登場します。しかし半導体は、需要が増えたからといって工場ですぐに増産できるような製品ではありません。製造には極めて高度な技術と設備が必要であり、一つの半導体が完成するまでには多くの企業や国が関わっています。
この複雑さこそが、半導体というものを理解するうえで非常に面白いところでもあります。
この記事では、「そもそも半導体とは何なのか？」というところからスタートします。
半導体は何からできているのか。シリコンはどのように半導体へ変わるのか。トランジスタとは何なのか。CPUやGPU、メモリにはどんな違いがあるのか。そして、なぜ半導体不足が起こり、世界中が半導体を重要視しているのか。
専門的な世界へいきなり飛び込むのではなく、一つひとつ順番にひも解いていきます。
ニュースで何気なく聞いていた「半導体」という言葉が、この記事を読み終えたころには、今までとは少し違って聞こえてくるかもしれません。
それでは、私たちの生活を見えないところから支えている「半導体」の世界を、ゼロから覗いてみましょう。

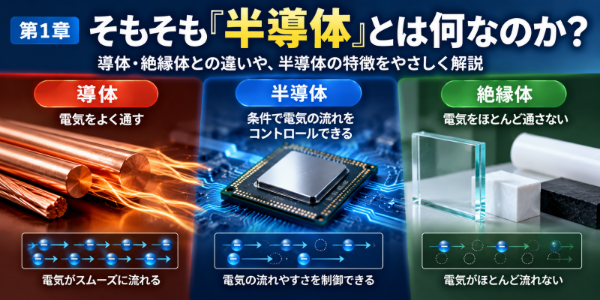

第1章 そもそも「半導体」とは何なのか？
ニュースや新聞で当たり前のように登場する「半導体」という言葉。しかし、「半導体とは何ですか？」と聞かれると、意外と説明が難しいものです。
文字だけを見ると、「電気を半分くらい通す物質なのかな？」と思うかもしれません。ところが、半導体の「半」は、電気を半分だけ通すという意味ではありません。
半導体を理解するには、まず「導体」と「絶縁体」の違いを知る必要があります。
【電気を通す「導体」と、通しにくい「絶縁体」】
銅やアルミニウムなどの金属は、電気をよく通します。このような物質が「導体」です。
電線に銅を使うのも、電気を効率よく流せるから。一方、ゴムやガラス、プラスチックなどは電気をほとんど通しません。これらを「絶縁体」と呼びます。
では、半導体はどちらなのでしょうか。
実は、その中間に位置するのが半導体です。
ただし、「導体の半分くらい電気を通す」と考えると、本質を見失ってしまいます。半導体の大きな特徴は、条件を変えることで電気の流れやすさをコントロールできることにあります。
【電気の流れを「コントロール」できる】
代表的な半導体材料が「シリコン（Si）」です。
純粋なシリコンは、そのままでは電気をあまり流しません。ところが、別の元素をわずかに加えたり、電圧などの条件を変えたりすると、電気の流れ方を制御できるようになります。
ここが非常に重要なポイント。
「電気が流れる」「電気が流れない」という状態を意図的に作れれば、それをスイッチとして利用できます。
この性質から生まれた代表的な電子部品が「トランジスタ」です。
コンピュータが扱う「0」と「1」も、こうした電子的なスイッチの状態によって表現できます。しかも、現代のCPUやGPUには数十億、場合によってはそれを大きく上回る数のトランジスタが集積されています。
小さな半導体チップの中で、膨大な数のスイッチが高速に働いているわけです。
【半導体は現代社会を支える土台】
スマートフォン、パソコン、デジタルカメラ、テレビ、自動車、サーバ、ネットワーク機器。
私たちの身の回りにある電子機器の多くが、半導体なしでは成り立ちません。最近では、生成AIの計算を担うGPUも大きな注目を集めています。
半導体は単に「電気を少しだけ通す物質」ではありません。
電気の流れを自在にコントロールできる性質を持ち、その性質を利用して情報処理や記憶、電力制御などを実現する技術の土台。
これこそ、半導体を理解するうえで押さえておきたいポイントです。
では、その重要な半導体は何から作るのでしょうか。
次の第2章では、代表的な材料である「シリコン」に注目します。身近な鉱物に含まれるケイ素が、どのような工程を経て最先端の半導体へ近づいていくのか。その出発点から見ていきましょう。

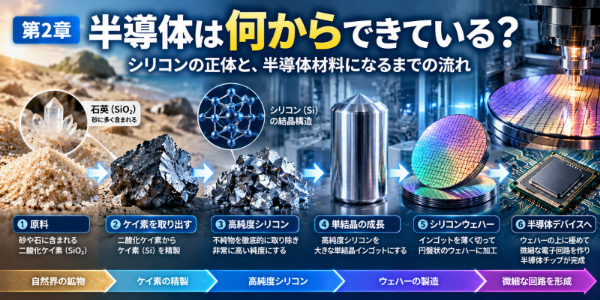

第2章 半導体は何からできている？シリコンの正体
第1章では、半導体が「電気を半分だけ通す物質」ではなく、条件によって電気の流れ方をコントロールできる材料だと紹介しました。
では、その半導体はいったい何から作るのでしょうか。
代表的な材料が「シリコン（Si）」です。
CPUやGPU、メモリなど、私たちが普段使っている多くの半導体デバイスでシリコンが活躍しています。
【シリコンの正体は「ケイ素」】
シリコンは、日本語で「ケイ素」と呼ぶ元素です。元素記号では「Si」と表します。
ケイ素そのものが、そのまま自然界に大量に転がっているわけではありません。多くの場合、酸素など別の元素と結びついた化合物として存在しています。
代表的なものが「二酸化ケイ素（SiO₂）」です。
二酸化ケイ素は石英などの主要成分で、砂にも多く含まれています。このため「半導体は砂から作られる」と説明することがあります。
ただし、砂を工場へ運び、そのまま溶かしてCPUを作るわけではありません。
半導体用シリコンを作るには、原料からケイ素を取り出し、不純物を徹底的に減らす必要があります。
【なぜ「純度」が重要なのか？】
半導体では、わずかな不純物が電気的な性質に大きな影響を与えます。
そのため、半導体用のシリコンには極めて高い純度が必要です。精製を何段階も繰り返し、純度を高めたシリコンを用意します。
興味深いのは、せっかく不純物を取り除いたあと、目的に応じて特定の元素を意図的に少量加えること。
この操作を「ドーピング」と呼びます。
例えば、ホウ素（B）やリン（P）などを適切に加えると、シリコン内部で電気を運ぶ仕組みを変えられます。こうして作るのが「P型半導体」や「N型半導体」です。
つまり半導体では、単にシリコンをきれいにするだけではありません。
一度極めて高い純度まで精製し、そのうえで必要な元素を狙った量だけ加えて、電気的な性質を設計する。
この繊細な制御こそ、半導体技術の重要なポイントです。
【なぜシリコンを使うの？】
半導体材料はシリコンだけではありません。炭化ケイ素（SiC）や窒化ガリウム（GaN）などもあり、それぞれの特徴を生かしてパワー半導体などに利用しています。
それでも、現在の半導体産業を支える代表的な材料はシリコンです。
地球上にケイ素資源が豊富に存在することに加え、加工技術を長年にわたって蓄積してきました。また、シリコン表面に安定した二酸化ケイ素の膜を作りやすい性質も、微細な電子回路を作るうえで大きな強みになります。
しかし、高純度シリコンを用意しただけではCPUやメモリにはなりません。
次に必要となるのが、シリコンを大きな単結晶へ成長させ、薄い円盤状の「シリコンウェハー」に加工する工程です。
そして、そのウェハーの上へ極めて小さな電子回路を何層にも作り込んでいきます。
身近な鉱物に含まれるケイ素から、最先端の半導体チップへ。
次の第3章では、シリコンがどのような工程を経て「電子部品」へ姿を変えていくのか、その驚くほど精密な製造の世界を見ていきましょう。

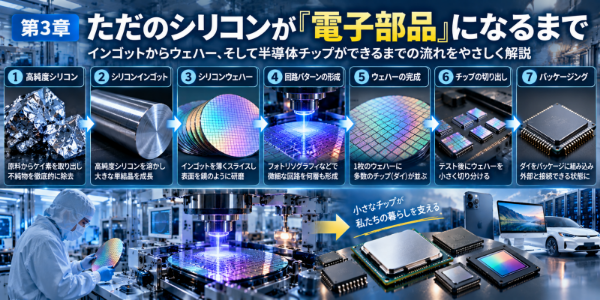

第3章 ただのシリコンが「電子部品」になるまで
第2章では、半導体の代表的な材料「シリコン」について紹介しました。
原料からケイ素を取り出し、不純物を徹底的に減らすことで、高純度のシリコンを作ります。しかし、この段階ではまだCPUやGPUのような電子部品として働きません。
では、高純度シリコンはどのように半導体チップへ変わるのでしょうか。
【まずは巨大なシリコンの結晶を作る】
最初に必要となるのが、シリコンの大きな単結晶です。
高純度シリコンを溶かし、種となる小さな結晶を接触させながら、ゆっくり引き上げていきます。すると、原子が規則正しく並んだ円柱状のシリコン単結晶が成長します。
これが「シリコンインゴット」です。
インゴットは、そのまま半導体になるわけではありません。完成したインゴットを薄くスライスし、表面を非常になめらかに磨き上げます。
こうして完成する円盤が「シリコンウェハー」。
半導体工場の映像などで見かける、虹色に輝く丸い板の土台です。
【ウェハーの上に小さな回路を作る】
ここから半導体製造の精密な世界へ入ります。
ウェハーの表面には、トランジスタや配線などを作り込んでいきます。しかし、極めて小さな回路を人間が直接描くことはできません。
そこで活躍する技術が「フォトリソグラフィ」です。
まず、ウェハーの表面に光へ反応する「フォトレジスト」と呼ばれる材料を塗ります。そこへ回路パターンを光学的に転写し、必要な部分を加工。その後も膜を作る、削る、特定の元素を加えるといった工程を何度も繰り返します。
写真のフィルムや印刷にも少し似た考え方ですが、その精密さは桁違いです。
こうしてウェハー上へ、膨大な数の微細な構造を形成していきます。
【1枚のウェハーから多数のチップが生まれる】
完成したウェハーを見ると、同じ模様が碁盤の目のように並んでいます。
この一つひとつが、最終的にCPUやGPUなどになる小さな領域。「ダイ」と呼びます。
製造後には正常に動作するか電気的なテストを行い、ウェハーを小さく切り分けます。その後、使用できるダイをパッケージへ組み込み、外部の基板と接続できる状態へ加工。
ようやく、私たちが「半導体チップ」としてイメージする姿に近づきます。
【半導体製造が難しい理由が見えてくる】
ここまでの工程で重要なのが「小ささ」と「正確さ」です。
ウェハーの表面に小さな異物が付着しただけでも、微細な回路に悪影響を与える可能性があります。そのため半導体工場では、空気中の微粒子を厳しく管理した「クリーンルーム」を使います。
温度や湿度、振動なども高い精度で管理する世界。
しかも、半導体は一つの工程だけで完成しません。極めて多くの工程を積み重ねながら、シリコンの円盤を精密な電子部品へ変えていきます。
第2章で登場したシリコンが、少しずつ「コンピュータを動かす部品」へ近づいてきました。
しかし、ここで新たな疑問が生まれます。
ウェハー上に作る「トランジスタ」とは、いったい何なのでしょうか。
次の第4章では、CPUやGPUを構成する重要な要素であり、コンピュータの「0」と「1」を生み出す小さなスイッチ――トランジスタの仕組みを見ていきましょう。

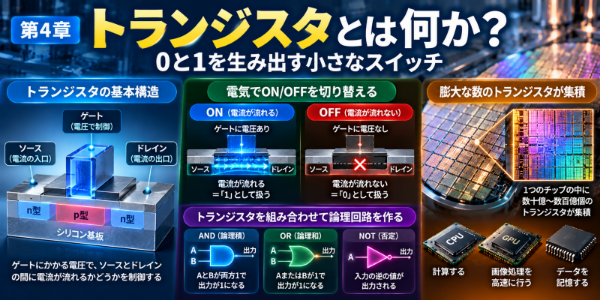

第4章 トランジスタとは何か？0と1を生み出す小さなスイッチ
第3章では、シリコンウェハーの上に微細な回路を作り、半導体チップへ加工する流れを紹介しました。
その回路を構成する重要な存在が「トランジスタ」です。
CPUやGPUの説明でよく登場する言葉ですが、「トランジスタとは何ですか？」と聞かれると、少し難しく感じるかもしれません。
まずは、電気で操作する非常に小さなスイッチと考えてみましょう。
【電気でONとOFFを切り替える】
私たちが普段使う照明のスイッチには、「ON」と「OFF」があります。
ONにすれば電気が流れて照明が点灯し、OFFにすると電気が止まって消灯する。この単純な仕組みを、人間の指ではなく電気信号によって高速に切り替えるのがトランジスタの重要な役割です。
現在のデジタル回路では、主に「MOSFET」と呼ばれる種類のトランジスタを使います。
MOSFETには「ソース」「ドレイン」「ゲート」と呼ぶ部分があり、ゲートへ加える電圧によって、ソースとドレインの間に電流が流れる状態を制御します。
蛇口をひねって水を流したり止めたりするイメージに近いでしょう。
ただし、トランジスタには増幅などの働きもあります。「単なるON/OFFスイッチ」だけではない点も覚えておきたいところです。
【「0」と「1」はどうやって生まれる？】
コンピュータは、情報を基本的に「0」と「1」の組み合わせで扱います。
これが「2進数」です。
例えば、トランジスタの状態を一定のルールに従って「0」と「1」に対応させれば、電気信号をデジタル情報として扱えます。
しかし、トランジスタ1個だけで複雑な計算ができるわけではありません。
複数のトランジスタを組み合わせると、「AND」「OR」「NOT」といった論理演算を行う回路を作れます。さらに、それらを大量に組み合わせることで、足し算や比較、データの記憶といった高度な処理が可能になります。
単純なスイッチを膨大な数だけ組み合わせ、複雑な処理を実現する仕組み。
それがデジタル回路の面白さです。
【小さなチップの中に膨大なトランジスタ】
初期のコンピュータでは、現在とは比較にならないほど大きな部品を使っていました。
半導体技術の進歩によってトランジスタは小さくなり、1枚のチップへ大量に集積できるようになります。
現在の高性能なプロセッサでは、その数は数百億規模に達することも珍しくありません。
しかも、それぞれのトランジスタが独立してバラバラに動いているわけではなく、設計された回路に従って連携しながら処理を進めます。
私たちがWebサイトを見るときも、写真を現像するときも、動画を再生するときも同じです。AIが文章や画像を生成するときにも、半導体チップの内部では膨大な数のトランジスタが働いています。
【「小さなスイッチ」がデジタル社会を作った】
ここまで来ると、半導体がなぜ重要なのかが少し見えてきます。
半導体材料の電気的な性質を利用してトランジスタを作り、そのトランジスタを組み合わせて論理回路を構成する。そして、膨大な数の回路を一つのチップへ集積することで、高度な情報処理を実現します。
材料としてのシリコンから、情報を処理するコンピュータへつながる重要な橋渡し役――それがトランジスタです。
では、CPUやGPU、メモリは、同じ半導体から作るのに何が違うのでしょうか。
次の第5章では、それぞれの半導体がどんな役割を担当しているのか、「計算する」「記憶する」といった仕事の違いから見ていきましょう。

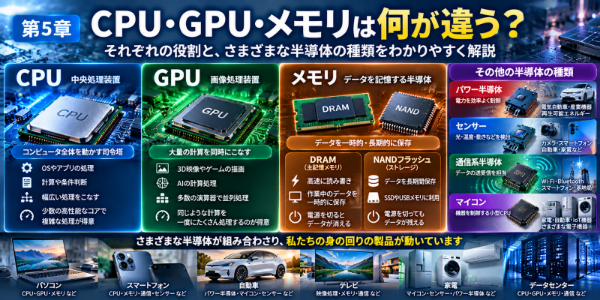

第5章 CPU・GPU・メモリは何が違う？半導体の種類を知ろう
第4章では、半導体チップを構成する重要な要素「トランジスタ」について紹介しました。
小さなトランジスタを大量に組み合わせることで、コンピュータは計算や判断、データの記憶といった複雑な処理を実現します。
では、同じ半導体から作るCPUやGPU、メモリには、どのような違いがあるのでしょうか。
【CPUはコンピュータ全体を動かす司令塔】
CPU（Central Processing Unit）は、日本語で「中央処理装置」と呼びます。
OSやアプリケーションから命令を受け取り、計算や条件判断など、さまざまな処理をこなす重要な部品です。
例えるなら、コンピュータ全体へ指示を出しながら仕事を進める「司令塔」。
Webブラウザを開く、ファイルをコピーする、プログラムを実行するといった幅広い処理をCPUが担当します。
CPUは少数の高性能なコアを中心に構成し、一つひとつの複雑な処理を素早く実行することが得意です。
【GPUは大量の計算を同時にこなす】
GPU（Graphics Processing Unit）は、もともと画像や映像を高速に処理するために発展した半導体です。
画面へ3D映像を表示する場合、膨大な数の画素や図形に対して似たような計算を繰り返します。
そこでGPUは、多数の比較的小さな演算器を使い、大量の計算を並行して処理する設計を採用しています。
この「同じような計算を一度にたくさん処理する」という特徴は、AIの計算とも好相性。
そのため現在では、ゲームや映像処理だけでなく、生成AIや科学技術計算、データセンターなどでもGPUが活躍しています。
【メモリはデータを覚えておく場所】
CPUやGPUが「計算する半導体」なら、メモリは「データを記憶する半導体」です。
代表的なものにDRAMやNANDフラッシュがあります。
DRAMは、CPUが処理するプログラムやデータを一時的に保存する場所。電源を切ると内容が消える一方、高速に読み書きできます。 NANDフラッシュは、電源を切ってもデータを保持できるため、SSDやUSBメモリ、スマートフォンのストレージなどに利用します。
同じ「記憶する半導体」でも、目的によって仕組みが違うわけです。
【半導体はCPUやGPUだけではない】
ニュースで半導体と聞くと、CPUやGPUを想像しがちですが、実際にはさらに多くの種類があります。
電力を効率よく制御する「パワー半導体」、光や温度などを検出する「センサー」、通信を担当する半導体、機器を制御する「マイコン」など、その役割はさまざま。
例えば自動車には、エンジンやモーターの制御、安全装置、カメラ、通信、カーナビなどのために多くの半導体を搭載しています。
つまり、「高性能なCPUがたくさんあれば半導体不足を解決できる」という単純な話ではありません。
用途ごとに必要な半導体が異なり、製造方法や求める性能も変わります。
計算するCPU、大量の処理を並行してこなすGPU、データを記憶するメモリ。そして、電力や通信、センサーなどを担当する数多くの半導体。
それぞれが役割を分担することで、私たちの身の回りにある電子機器が動いています。
では、これほど多くの場所で必要とする半導体を、なぜ簡単に大量生産できないのでしょうか。
次の第6章では、半導体工場の内部へもう一歩踏み込み、「半導体はなぜ簡単に作れないのか？」を製造工程から見ていきましょう。

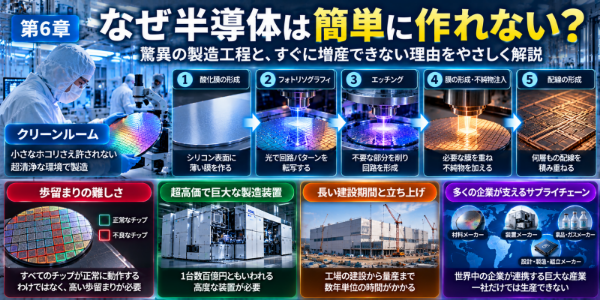

第6章 なぜ半導体は簡単に作れない？驚異の製造工程
第5章では、CPUやGPU、メモリをはじめ、さまざまな種類の半導体が私たちの生活を支えていることを紹介しました。
それほど必要なら、工場を増やして大量に作ればいい――。
そう考えたくなりますが、半導体は需要が増えたからといって、すぐに増産できる製品ではありません。
その理由は、驚くほど精密で複雑な製造工程にあります。
【小さなホコリさえ大敵になる世界】
半導体工場で象徴的な場所が「クリーンルーム」です。
私たちの周囲には、目に見えない小さなホコリや微粒子が漂っています。普段の生活では気になりませんが、微細な回路を作る半導体製造では大問題。
わずかな異物がウェハーに付着しただけでも、回路に欠陥が生じる可能性があります。
そのため工場では空気をろ過し、微粒子を徹底的に管理。作業員も専用の防塵服を着用し、人間自身が持ち込むホコリまで抑えます。
さらに温度や湿度、振動なども細かく管理する徹底ぶりです。
【回路を何層も積み重ねる】
第3章で紹介した「フォトリソグラフィ」も、半導体製造を支える重要な技術です。
ウェハーへ光に反応する材料を塗り、回路パターンを転写。その後、必要な部分を削ったり、薄い膜を形成したり、特定の元素を加えたりします。
一度回路を描けば完成するわけではありません。
こうした処理を繰り返しながら、トランジスタや配線などの複雑な構造を作り込んでいきます。
必要となるのは、極めて高い精度。
微細な回路を正確に作るためには、高度な製造装置と、それを支える膨大な技術が欠かせません。
【すべてのチップが成功するとは限らない】
半導体製造には「歩留まり」という考え方があります。
1枚のウェハーから100個のチップを作ったとしても、その100個すべてが正常に動作するとは限りません。
例えば90個が正常なら、単純化すると歩留まりは90％です。
微細化が進んだ新しい半導体ほど、製造技術を確立するまで歩留まりを高めることが難しくなります。
歩留まりが低ければ、同じ枚数のウェハーを使っても出荷できる製品は少なくなるため、製造コストにも直結します。
つまり、半導体製造では「作れるか」だけでなく、**高い品質を保ちながら大量に作れるか**が重要なのです。
【半導体工場はすぐには増やせない】
需要が増えたとき、「新しい工場を建てればいい」と考えるかもしれません。
しかし、最先端の半導体工場には高度な製造装置、巨大な設備、安定した電力、大量の超純水などが必要です。建物を完成させるだけでは半導体を生産できません。
製造装置を設置して調整し、実際に製品を作りながら品質や歩留まりを高める必要があります。
さらに、材料メーカーや製造装置メーカーなど、多くの企業がサプライチェーンを形成しています。
一つの企業だけで完結しない巨大な産業。
だからこそ、半導体の需要が急激に増えても、供給能力を短期間で何倍にも増やすことは困難です。
極めて小さなチップを作るために、巨大な工場と高度な技術、そして世界中の企業が必要になる。
このスケールの違いも、半導体産業の面白さではないでしょうか。
そして、この「簡単に増産できない」という特徴が、次の大きな疑問につながります。
なぜ世界で「半導体不足」が起きるのでしょうか。
次の第7章では、需要と供給のバランス、サプライチェーンなどの視点から、ニュースでよく聞く「半導体不足」の正体を見ていきましょう。

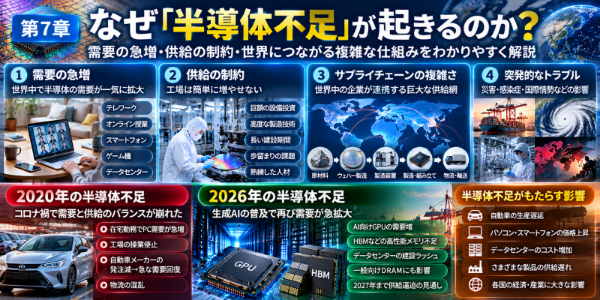

第7章 なぜ「半導体不足」が起きるのか？
テレビやWebニュースで、たびたび耳にする「半導体不足」という言葉。
半導体が足りなくなると、自動車の生産が遅れたり、パソコンやスマートフォンの価格が上昇したりと、私たちの生活にも影響が及びます。
しかし、これほど重要な半導体が、なぜ不足してしまうのでしょうか。
その理由を理解するには、「需要」と「供給」の関係を知る必要があります。
【半導体不足はなぜ起こる？】
半導体不足とは、簡単にいえば「必要とする半導体の量に対して、生産量が追いつかない状態」です。
例えば、ある半導体を毎月100万個生産しているとします。
ところが、突然150万個の注文が入ったらどうなるでしょうか。
50万個分の需要を満たせなくなります。
普通の商品なら、生産設備を増やして対応できるかもしれません。しかし、第6章で紹介したように、半導体工場には巨額の設備投資と高度な製造技術が必要です。
そのため、需要が急増しても簡単には増産できません。
【コロナ禍で起きた世界的な半導体不足】
2020年以降、新型コロナウイルスの感染拡大によって、半導体の需要と供給のバランスが大きく崩れました。
在宅勤務やオンライン授業が広がり、パソコンや通信機器の需要が急増。一方、工場の操業停止や物流の混乱などが供給に影響を与えます。
自動車業界でも大きな問題が発生しました。
当初、自動車メーカーは販売減少を予想して半導体の注文を減らしましたが、その後、自動車需要が回復。再び注文を増やそうとしても、半導体メーカーの生産能力には余裕がありませんでした。
その結果、半導体不足によって自動車の生産を一時停止する企業も現れたのです。
【2026年はAIが半導体需要を押し上げる】
では、2026年現在も同じ理由で半導体が不足しているのでしょうか。
実は、状況が変わっています。
現在、大きな要因となっているのが生成AIの急速な普及です。
AIを動かすデータセンターでは、高性能なGPUだけでなく、大量のメモリも必要になります。
特に注目を集めているのが「HBM（高帯域幅メモリ）」です。
HBMは、大量のデータを高速にやり取りできるメモリで、AI向けGPUなどに利用しています。
AI関連の需要が急増した結果、HBMやサーバ向けDRAMの供給が逼迫。メーカーが限られた生産能力をAI関連製品へ振り向けることで、一般的なDRAMの供給にも影響が広がっています。
2026年9月の市場調査でも、こうしたメモリの供給制約が2027年まで続く可能性を指摘しています。
【世界中の企業がつながる複雑な供給網】
半導体不足を考えるうえで、もう一つ重要なのが「サプライチェーン」です。
半導体の製造には、設計、材料、製造装置、ウェハー加工、組み立て、検査など、多くの工程があります。
しかも、それぞれの工程を異なる国や企業が担当することも珍しくありません。
そのため、特定の工場でトラブルが発生したり、物流が止まったりすると、ほかの企業の生産にも影響が及びます。
また、半導体にはさまざまな種類があるため、CPUが十分にあっても、メモリや電力制御用の半導体が不足する場合もあります。
半導体不足とは、単に半導体の生産量が少ないという問題ではありません。需要の急増、製造能力の限界、そして複雑な供給網が重なって起こる問題なのです。
だからこそ、世界各国が半導体の安定供給を重要な課題として考えています。
次の第8章では、なぜ半導体が国家戦略に関わるほど重要なのか、AI時代の半導体産業と世界各国の動きについて見ていきましょう。
第8章 なぜ世界中が半導体を奪い合う？AI時代を支える戦略物資へ
ここまで、半導体の仕組みや製造工程、そして半導体不足が起きる理由について学んできました。
最終章では、もう一つの大きな疑問を考えてみましょう。
なぜ世界各国は、巨額の資金を投じてまで半導体の確保に力を入れているのでしょうか。*
その背景には、半導体が単なる電子部品ではなく、国の経済や産業、安全保障を左右する重要な存在になったことがあります。
【AIの発展に欠かせない半導体】
近年、半導体の重要性をさらに高めているのが生成AIの普及です。
ChatGPTをはじめとする生成AIは、膨大な計算処理によって文章や画像などを生成します。
こうした処理を支えるのが、高性能なGPUやHBMなどの半導体です。
AIの性能を高めるには、計算能力だけでなく、大量のデータを高速に処理する仕組みも必要になります。
そのため、世界中の企業がAI向け半導体やデータセンターへの投資を拡大しています。
半導体は、これからのAI社会を支える重要な基盤なのです。
【半導体は経済と安全保障を左右する】
半導体の用途は、パソコンやスマートフォンだけではありません。
自動車、産業機械、通信設備、医療機器、さらには人工衛星や防衛関連の装備にも利用しています。
もし半導体の供給が止まれば、さまざまな産業が影響を受けるでしょう。
特に問題となるのが、製造拠点の地域的な集中です。
最先端の半導体を製造できる企業や工場は限られています。
特定の地域で自然災害や国際的な対立が発生した場合、世界中の企業が必要な半導体を確保できなくなる可能性もあります。
こうしたリスクを減らすため、各国は国内での生産能力を強化し、供給先を分散させようとしています。
半導体は今や、石油やエネルギー資源と同じように、国家戦略の重要なテーマとなっているのです。
【日本でも進む半導体産業の再構築】
日本でも、半導体産業を強化する動きが進んでいます。
代表的なのが、熊本県における台湾の半導体メーカーTSMCの工場展開です。
さらに北海道千歳市では、日本企業のRapidus（ラピダス）が最先端半導体の開発を進めています。
Rapidusは、2027年の2ナノメートル世代の半導体量産を目指しています。
ただし、最先端の製造技術を確立し、安定した量産を実現することは簡単ではありません。
日本政府がこうした取り組みを支援する理由には、国内産業の競争力を高めるだけでなく、半導体の安定供給を確保する狙いもあります。
【半導体を知るとニュースの見方が変わる】
第1章では、「そもそも半導体とは何なのか？」という疑問から始まりました。
電気の流れを制御するシリコン、情報処理を支えるトランジスタ、CPUやGPU、そして複雑な製造工程。
一つひとつを理解すると、半導体不足や工場建設、AI向け半導体のニュースも、以前とは違って見えてきます。
半導体は目立たない小さな電子部品ですが、現代社会を動かす大きな力を持っています。
そして、その重要性はAIの発展とともに、今後も高まっていくでしょう。
次に半導体のニュースを見かけたときは、ぜひ思い出してみてください。
まとめ 「半導体」を知ると、ニュースの見え方が変わる
今回は、「そもそも半導体って何？」という素朴な疑問から、半導体の世界をゼロから学んできました。
半導体の代表的な材料となるシリコン。そのシリコンからウェハーを作り、微細なトランジスタや配線を形成することで、CPUやGPU、メモリなど、さまざまな半導体が誕生します。
そして、小さなチップを作るためには、巨大な工場、高度な製造装置、膨大な技術、世界中に広がるサプライチェーンが欠かせません。
だからこそ、需要が急激に増えても簡単には増産できず、「半導体不足」という問題につながります。
さらに現在は、生成AIの急速な普及によって、高性能GPUやHBMなどの重要性も高まっています。
こうして考えてみると、半導体は単なるパソコンの部品ではありません。
スマートフォン、自動車、カメラ、家電、通信設備、データセンターなど、私たちの身の回りにある多くの製品を支える、現代社会に欠かせない存在です。
今回、私自身も記事を書きながら半導体について学んでみて、ニュースで何となく聞いていた「半導体不足」や「AI向け半導体」、「半導体工場への巨額投資」といった言葉が、少し身近に感じられるようになりました。
知らなかったことを一つずつ知っていくと、いつものニュースも違って見えてきます。
GSVは企業の大切なデータを守る安全なNASサーバーシステムです。自動バックアップやRAID構成による多重保存で、データの消失リスクを最小限に抑えます。ネットワーク接続だけで社内外から安全にデータにアクセス可能で、異なるOS間でもスムーズな運用が可能です。
スケジュール管理やToDoリストの一元管理機能を備え、チームの業務効率化を支援します。契約期間中の無償アップデートで常に最新機能を利用可能です。
さらに、無停電電源装置（UPS）の標準装備、ウイルス検知システム、柔軟なアクセス制限により、物理的な障害やセキュリティリスクからも企業データを保護。GSVは安全で効率的なデータ管理環境を提供します。
【関連記事】
